TUDOR - 튜더 에타 무브먼트 키프와 트리오비스 수정 ETA Movement Modification with KIF and TRIOVIS

TOP급 에타 2824-2에 트리오비스(TRIOVIS)와 키프(KIF)로 수정된 튜더 무브먼트
TUDOR ETA 2824-2 movement with TRIOVIS regulator and KIF shock absorber

튜더는 기본적으로 탑급 (Top) 에타 무브먼트를 사용하고, 여기에 추가적으로 충격흡수장치와 레귤레이터 등을 수정한다.

TUDOR basically uses Top grade ETA movements, and additionally modifies the shock absorber and the regulator.


튜더가 사용하는 키프 (KIF) 충격흡수장치와 트리오비스 (TRIOVIS) 레귤레이터에 대해 살펴본다.


Let's look at the KIF shock absorber and the TRIOVIS regulator used by TUDOR.






1.  충격흡수장치 (Shock Absorber) : 잉카블록 (INCABLOC) -> 키프 (KIF)



먼저, 충격흡수장치에 대한 자세한 내용은 아래 블로그 참조 바란다.

First of all, please refer to the blog below for more information on shock absorbers.

http://blog.naver.com/dwkdh/220753950276
http://blog.naver.com/rohsunghyun/220189072454

키프 (KIF) vs. 잉카블록 (INCABLOC)

보석(Jewel)과의 접촉이 2곳이냐 3곳이냐 차이에 따른 성능 차이는 미세한 것으로 보인다.

There is little performance difference depending on the difference between two and three contact points with the Jewel.


http://www.bobinchak.com/watchmaking/2018/3/30/shock-protection-kif-vs-incabloc

키프(KIF)가 사용된 롤렉스 3135 무브먼트
ROLEX 3135 Movement with KIF

롤렉스 파라플렉스
ROLEX Paraflex

다만, 모회사 로렉스에서도 파라플렉스(Paraflex)를 사용하는 일부 최신 모델(쥬빌리 펩시 등)을 제외하고는 3135, 4130 등에서 여전히 사용하고 있다는 점에서, 튜더에서도 잉카블록(INCABLOC) 대신 키프(KIF)를 사용하는 것으로 보인다.


However, KIF is still used by the parent company ROLEX except for new movements that use Paraflex, such as 3285 movement.
Thus, TUDOR seems to use KIF instead of INCABLOC.

http://watchonado.com.au/watch-shock-protection-basics/








2. 레귤레이터 (Regulator) : 에타크론 (Etachron) -> 트리오비스 (TRIOVIS)


먼저, 레귤레이터 방식과 종류에 대한 자세한 내용은 아래 블로그 참조바란다.

First of all, please refer to the blog below for more information on the regulator.

http://blog.naver.com/naya7509/100140534467
http://blog.naver.com/rohsunghyun/220162706439

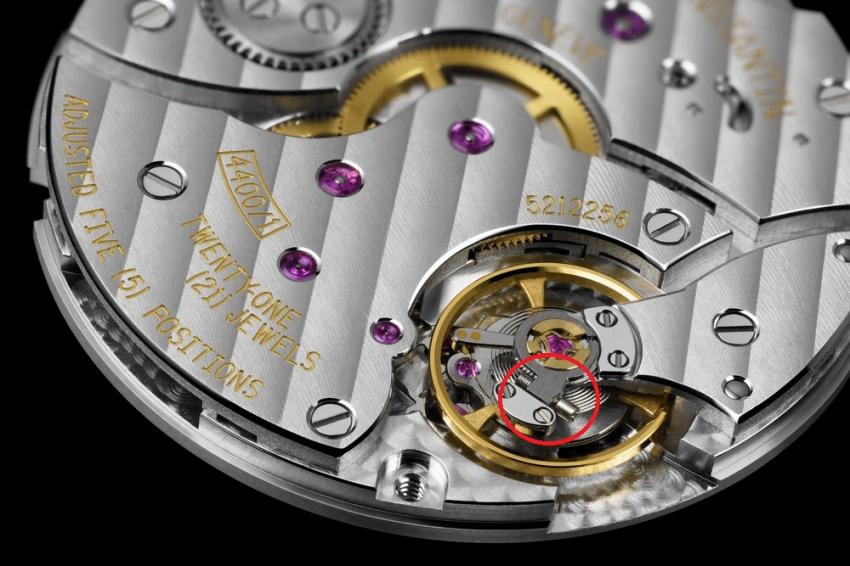

키프(KIF)와 트리오비스(TRIOVIS)가 사용된 바쉐론 콘스탄틴 4400 무브먼트
Vacheron Constantin 4400 movement with KIF and TRIOVIS

http://www.watchtime.com/reviews/test-vacheron-constantins-historiques-american-1921/2/



트리오비스 (TRIOVIS) 방식은 헤어스프링이 고정된 스터드 (STUD) 옆에 작은 나사를 좌우로 돌려 오차를 조정한다.

The TRIOVIS Regulator adjusts the error by turning the small screw next to the stud where a hairspring is fixed.


다음과 같은 장점이 있다.

It has the following advantages.


a. 커브핀과 간격이 좁아 등시성이 좋다.

It is better isochronous because it has a narrow gap with the curved pin.

https://blog.naver.com/naya7509/100140534467


b. 스터드와 레귤레이터가 함께 움직이기 때문에 충격에 강하다.

The stud and regulator move together, so they are strong against shock.

http://www.iwc.com/forum/en/discussion/5626/


c. 밸런스 콕(Balance cock)이나 브릿지(bridge)를 더 작고 간결하게 디자인할 수 있다.

Balance cock or bridge can be designed to be smaller.


따라서, 프레드릭 피게 (Frederic Piguet) 1185 등 얇은 무브먼트에 TRIOVIS가 사용된 이유인 것으로 보인다.

Therefore, it is the reason why TRIOVIS is used for a thin movement such as Frederic Piguet 1185.

http://www.timelessluxwatches.com/reviews/nomos-tangente-neomatik-review
http://www.timelessluxwatches.com/reviews/girard-perregaux-traveller-moon-phase-review
http://www.ranfft.de/cgi-bin/bidfun-db.cgi?10&ranfft&0&2uswk&Frederic_Piguet_1185






이러한 장점 때문에, IWC, 노모스 (NOMOS) 등 뿐만 아니라, 바쉐론 콘스탄틴 (Vacheron Constantin), 브레게 (Breguet) 등 하이엔드 브랜드의 일부 모델에서도 트리오비스가 사용된다.


Because of these advantages, TRIOVIS is used by not only IWC and NOMOS, but also high-end brands such as Vacharon Constantin and Breguet.

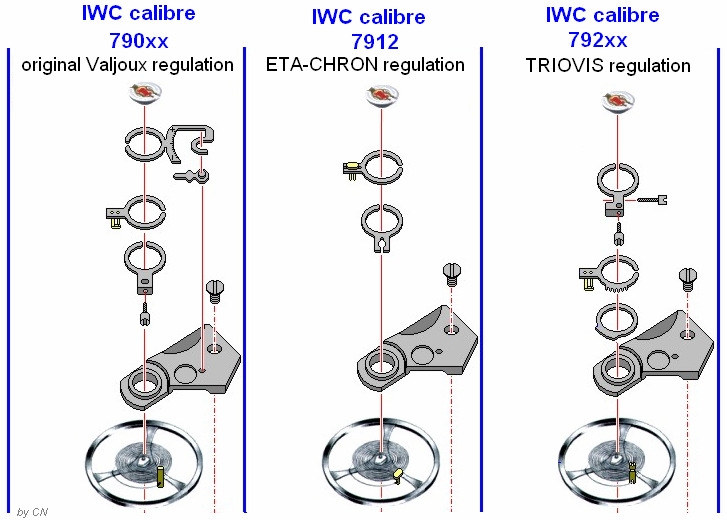

IWC 7750 무브먼트 레귤레이션 - 벨쥬 (Valjoux) vs. 에타크론 (ETACHRON) vs. 트리오비스 (TRIOVIS)
IWC 7750 Movement Regulation - Original Valjoux vs. ETACHRON vs. TRIOVIS

http://www.iwc.com/forum/en/discussion/61661/

트리오비스(TRIOVIS)가 사용된 노모스 탄젠트 네오마틱
NOMOS Tangente Neomatik with TRIOVIS

http://www.timelessluxwatches.com/reviews/nomos-tangente-neomatik-review

트리오비스(TRIOVIS)가 사용된 브레게 마린
Breguet Marine with TRIOVIS

https://forums.watchuseek.com/f381/breguet-marine-5817-big-date-review-pics-2157194.html

트리오비스(TRIOVIS)가 사용된 피아제 883P
Piaget 883P with TRIOVIS

세계에서 가장 얇은 수동 크로노 무브먼트에서도 트리오비스(TRIOVIS)가 사용된다.

TRIOVIS is also used in the thinnest hand-wound flyback chronograph movement in the world.

http://www.piaget.com/movement/883p





3. 최근 인하우스 무브먼트 (Recent In-house Movement)

최근 개발된 튜더 인하우스 무브먼트에는 롤렉스의 마이크로스텔라(Microstella)와 유사한 프리스프렁 방식을 사용한다.

TUDOR in-house movements which are recently developed use a variable inertia balance wheel similar to ROLEX Microstella.

다만, 그 동안 사용해 왔던 키프(KIF) 대신 잉카블록(INCABLOC)을 사용한 이유는 의문이다.

However, it is questionable why INCABLOC is used instead of KIF that has been used.

잉카블록(INCABLOC)과 프리스프렁(Free Sprung)이 사용된 튜더 노스플래그 MT5621 무브먼트
TUDOR North Flag MT5621 with INCABLOC and Variable Inertia Balance Wheel (free sprung)

http://watchesbysjx.blogspot.kr/2015/07/a-detailed-look-at-tudor-north-flag.html
http://forums.timezone.com/index.php?t=tree&goto=7104347&rid=12189#msg_7104347






4. 진짜와 가짜 무브먼트 (Genuine vs. Fake Movement)

출시한 시기에 따라 예외는 있지만, 대부분의 튜더 에타(ETA) 무브먼트에는 키프(KIF) 또는 트리오비스(TRIOVIS) 사용되었다는 점을 유념하면 진짜와 가짜 무브먼트를 구분하는데 도움이 된다.

Keep in mind that TUDOR ETA movements use KIF or TRIOVIS, which helps distinguish between genuine and fake movements even though there are exceptions depending on the time of release.


로터에 튜더 상표가 있다고 속지 말아야 한다.

Do not be deceived by the presence of a TUDOR trademark on the rotor.

에타크론(Etachron)과 노보디악(Novodiac)이 사용된 가짜 튜더 무브먼트
Fake TUDOR Movement with Etachron and Novodiac
